Flugabwehr-Beobachtungs- und Richtmittel
Typ 93 0,75 m Entfernungsmesser

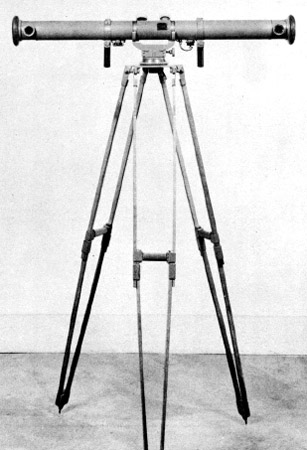

Vorderseite
Binokularer Invert-Entfernungsmesser zur Entfernungsbestimmung für Artillerie- und Flugabwehreinheiten, eingeführt im Jahr 1933. Der Einsatz erfolgte auf einem nivellierbaren Dreibein zur besseren Handhabbarkeit. Ein beim Aufstellen verwendeter Ausrichtungsbalken mit integrierter Wasserwaagean den hinteren Beinen garantierte eine waagerechte Aufstellung. Zur besseren Handhabbarkeit waren unterhalb des Verkleidungsrohres zwei vertikale Handgriffe angebracht.
optischer Einsatz
Daten:
| Basislänge: | 75 cm |
| Reichweite: | 150 m bis 10.000 m |
| Vergrößerung: | Faktor 12 |
| Sichfeld: | 3º horizontal, 2º vertikal |
| Gewicht: | 3600 g |
| Gewicht Dreibein: | 3600 g |
| Gewicht Ausrichtungsbalken: | 1600 g |
