Typ 95 Kranfahrzeug Ri-Ki:
Mitte der dreißiger Jahre kam mit der zunehmenden Motorisierung der Armee das Problem auf, wie man die schweren Zugmaschinen und Panzer im Bedarfsfalle bergen kann oder wie im Feld Reparaturarbeiten durchzuführen sind. Für solche Aufgaben wurde 1935 ein spezielles Kranfahrzeug geschaffen.

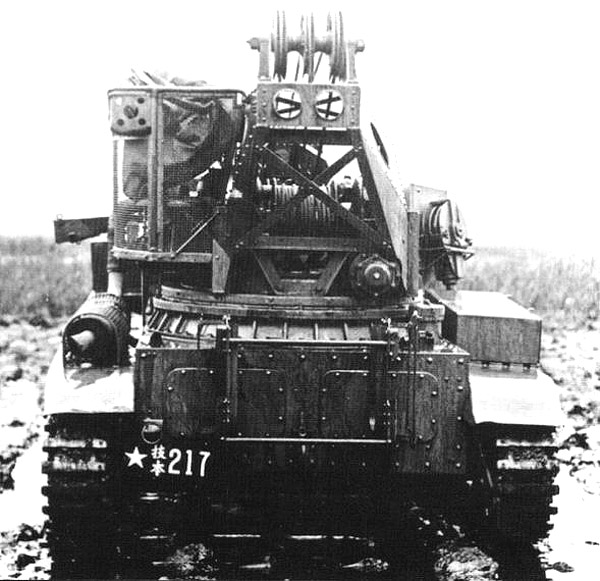

Das Fahrwerk entsprach grundsätzlich dem des Typ 94 tk, allerdings wurden je Seite vier Paare kleiner Laufräder montiert, die wiederum paarweise horizontal gefedert waren. Der Antrieb erfolgte vorn. Zwei Stützrollen kamen zum Einsatz. Die Frontpanzerung ähnelte ebenfalls der des Typ 94 tk. Der Fahrer saß rechts in einer Kabine aus Panzerstahl, links neben ihm war in einem abgeschotteten Raum der Motor untergebracht. Der Zugang zum Fahrerraum erfolgte durch eine große Tür in der rechten Seite oder eine nach vorn aufklappbare Luke im Dach. Auf dem Heck war ein 360° schwenkbarer 4,5 t Kran montiert. Der Kranführer saß links neben dem Kran auf einem sich mitdrehenden Sitz. Für Ihn war kein Panzerschutz vorgesehen.
Hauptaufgabe dieses Fahrzeugs war das Aufrichten umgestürzter Fahrzeuge, die Bergung festgefahrener Fahrzeuge sowie die Unterstützung bei Wartungsarbeiten beispielsweise am Motor oder der Austausch von Laufwerksteilen.
Die genaue Zahl der produzierten Kranfahrzeuge ist unklar, sie dürfte jedoch im zweistelligen Bereich liegen.
Daten:
Hersteller: |
n. b. |
gebaute Fahrzeuge: |
n. b. |
Kampfgewicht: |
8,25 t |
Bodendruck: |
n. b. |
Besatzung: |
2-3 Mann je nach Auftrag |
maximale Panzerstärke: |
n. b. |
Länge: |
4800 mm, mit Kran 5560 mm |
Breite: |
2000 mm |
Höhe: |
2280 mm ohne, 2600 mm bei voll abgesenktem Kran |
Kettenauflage: |
n.b. |
Kettenbreite: |
n. b. |
Bodenfreiheit: |
n. b. |
watfähig bis: |
n. b. |
überschreitet: |
n. b. |
klettert: |
n.b. |
maximale Steigung: |
n. b. |
Motor: |
Dieselmotor |
Leistung: |
60 PS bei 1600 U/min |
Straßengeschwindigkeit: |
34 km/h |
Geländegeschwindigkeit: | n.b. |
Reichweite: |
200 km |
Tankkapazität: |
n.b. |
Getriebe: |
n.b. |
Leistungsgewicht: |
7,27 PS/t |
Bewaffnung Bug: |
keine |
Panzerung |
|||||||||||
Turm |
Aufbau |
Fahrwerk |
|||||||||
vorn |
Seite |
hinten |
oben |
vorn |
Seite |
hinten |
oben |
vorn |
Seite |
hinten |
|
Stärke (mm) |
|||||||||||
Neigung(°) |
