Type 96 carrier fighter A5M
trägergestützte Jagdflugzeuge der Marineluftwaffe
Marine Typ 96 trägergestützter Jäger Mitsubishi A5M:
九六式艦上戦闘機 A5M

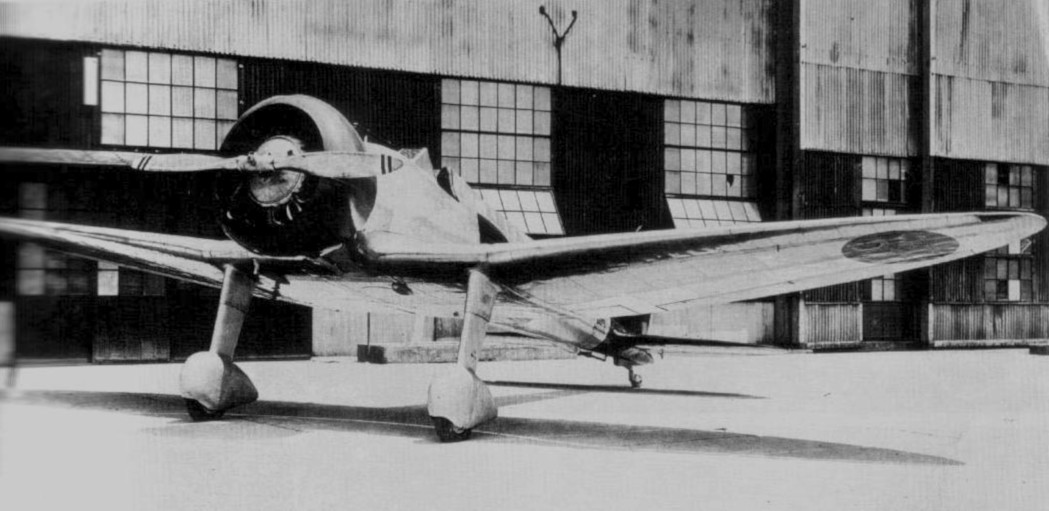

A5M1
Ein Projekt der Firma Mitsubishi von 1935 zum Ersatz des Doppeldeckerjägers A4N. Es handelte sich um ein einsitziger Tiefdecker mit Sternmotor für eine Zweiblatt- ,später Dreiblattluftschraube, offenem Pilotensitz und festem Fahrwerk.
1935 erhielt Mitsubishi von der Marineluftwaffe den Auftrag, die Prototypen aus der Ausschreibung für den 9-shi Jäger zu einem einsatzreifen, trägergestützten Jäger weiterzuentwickeln. Hauptaugenmerk war dabei auf die maximalen Ausmaße für die vorhandenen Aufzüge auf den Flugzeugträgern und eine möglichst kurze Startstrecke zu richten. Ersteres war bereits bei den 9-shi Ausschreibungsrichtlinien weitestgehend eingearbeitet worden, letzteres machte kleinere Änderungen nötig.
Daten :
| Modell | Typ 94 A4N1 |
|
Entwicklungsfirma: |
Nakajima Flugzeugbau |
| Besatzung: | 1 Mann |
|
Länge: |
6640 mm |
|
Spannweite: |
10000 mm |
|
Höhe |
3070 mm |
|
Flügelfläche: |
22,89 m² |
|
Leergewicht: |
1276 kg |
|
Normalgewicht: |
1760 kg |
|
Maximalgewicht: |
n. b. |
|
Motor: |
luftgekühlter Nakajima Hikari-I 9-zylinder Sternmotor |
| Motorleistung normal: | 670 PS |
|
Motorleistung maximal: |
730 PS |
|
Propeller: |
Zweiblatt, Metall |
|
Höchstgeschwindigkeit: |
190 kt / 342 km/h |
| Steigrate: | 3000 m in 3 min 30 sec |
|
Reisegeschwindigkeit: |
126 kt / 226,8 km/h |
|
Reichweite: |
457 sm / 822 km |
|
Flügeldruck: |
76,9 kg/m² |
|
Leistungsgewicht: |
2,62 kg/PS |
|
Panzerung: |
keine |
| Funkmessgeräte: | keine |
|
Bewaffnung: |
2 X 7,7 mm MG fest oben im Rumpf, 2 X 30-kg- oder 60-kg-Bombe |
|
Hersteller: |
Nakajima |
